     Kutu Profil Delme Makinası


Ürün Kodu : ARP 4013
Üretici : Arkur Elektronik Otomasyon Sis
Ürün Özellikleri
Makine yerleşim alanı (yaklaşık) : Gen 1.200 mm x Uz 5000 mm x yük 1500 mm Makine motor gücü (servo-motorun sürekli duruş momenti) :4.5 – 6.5 Nm, mot
 Sipariş        Detaylar


Detaylar

TEKNİK BİLGİLER :

Makine yerleşim alanı (yaklaşık) : Gen 1.200 mm x Uz 5000 mm x yük 1500 mm

Makine motor gücü (servo-motorun sürekli duruş momenti) :4.5 – 6.5 Nm, motor devri 3000devir/dak

Temel Özellikler :
İşlem görecek parçalar : Sac kutu profil (Profile uygun kalıp yapılmalıdır).
Bir istasyonda aynı anda işlem görebilecek profil : 2 adet
Çalışma hızı : 15m/dak ayarlanabilir.

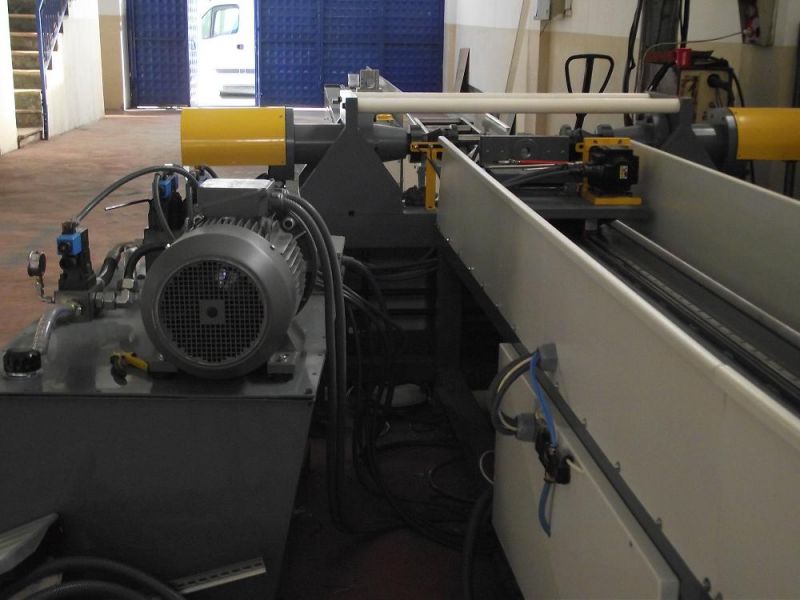

Hareket sistemi :Profilin hareketi, hassas bilyalı lineer yatak üzerinde hareket eden tabla, servo-motor ve hassas vidalı mil-somun sistemi ile gerçekleştirilmektedir.

İŞLENEBİLEN PARÇALAR
Delinebilecek kutu profil ölçüleri(mm):
  1. 30x30x4000
  2. 30x40x4000
  3. 30x50x4000
  4. 30x60x4000
  5. 30x70x4000
  6. 30x80x4000
  7. 30x90x4000
  8. 30x110x4000
  9. 40x30x4000
  10. 40x40x4000
  11. 40x50x4000
  12. 40x60x4000
  13. 40x70x4000
  14. 40x80x4000
  15. 40x90x4000
  16. 40x110x4000

Delinecek kutu profil net boyu: 100mm ile 4000 mm arası değişken.

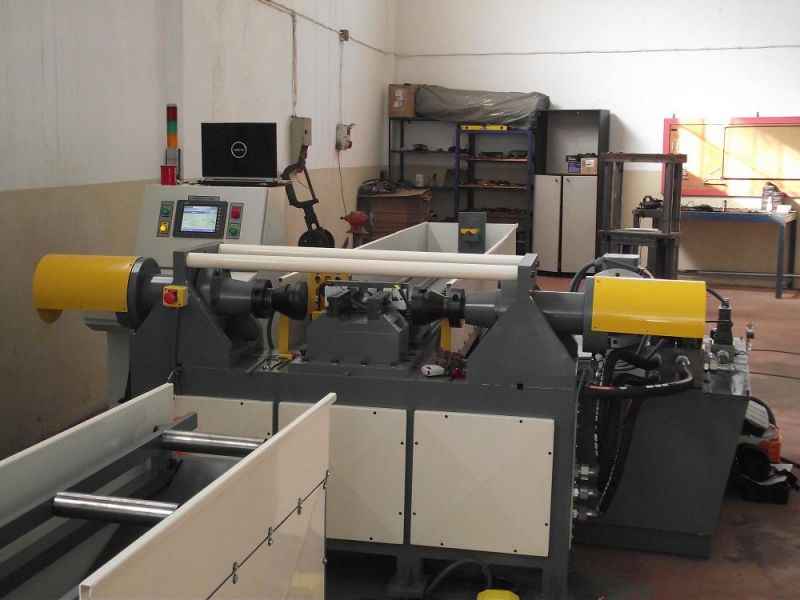

Makina Konstrüksüyonu: Makinenin tüm üniteleri sağlam bir gövde üzerine oturtumuştur. Bu gövde üzerinde üniteler, birbirinden bağımsız olarak
kolaylıkla sökülüp takılabilir şekildedir. Makine, nakliyeler esnasında ve uzun yıllar boyunca zor şartlar altında problem çıkarmadan çalışabilecek şekilde
dizayn edilmiştir. Tüm sistem servis ve müdahale kolaylığı için istenilen her bölgeye kısa süre içerisinde ulaşılabilecek şekilde tasarlanmıştır.
Bunu sağlamak için makinenin dışını çevreleyen aksamdageçme kapaklar yada menteşeli pencereler ve/veya bakım kapıları kullanılmaktadır.

Yükleme – Boşaltma : Parçalar operator tarafından manuel olarak yüklenir ve alınır.

Kontrol ve Otomasyon Sistemi:

  •

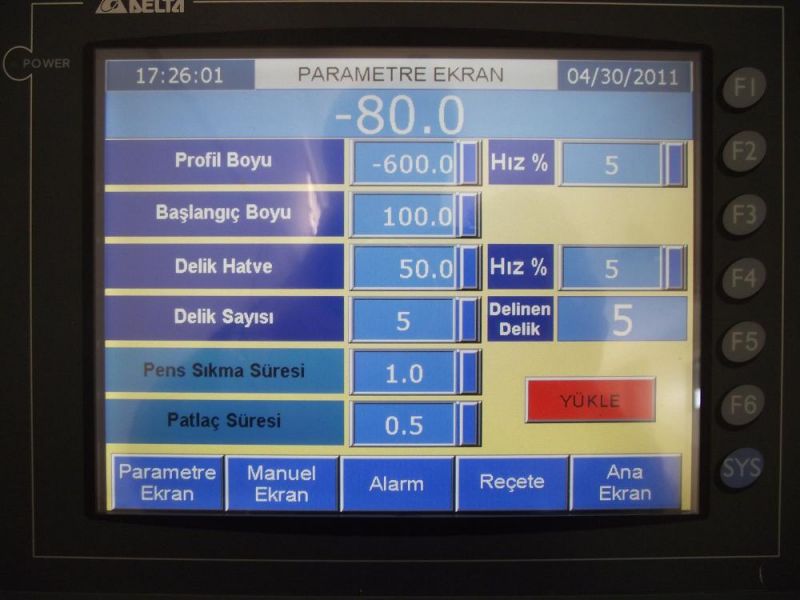

    •       Sistemdeki servo motorun hızı, delik hatvesi, presin kesmesi, kesim sayısı mal var-yok kontrolü, PLC işlemci yardımıyla yapılarak operatör panelinden izlenebilmektedir.
    •       Kontrol paneli ve PLC sistemi gelecekte doğabilecek ihtiyaçlar göz önünde bulundurularak, %20 boşluk içermektedir.
    •       Kontrol panosu 2 mm saçtan imal edilecek olup, IP 54 sınıfında bulunmaktadır.
